Veröffentlichung AllMBl. 2016/12 S. 2120 vom 29.08.2016

 

Regierungen
Autobahndirektionen
Staatliche Bauämter mit Straßenbauaufgaben

Bayerischer Landkreistag
Bayerischer Städtetag
Bayerischer Gemeindetag

Vorbemerkung zur Änderung

¹Der bayerische Arbeitskreis „Wiederverwendung Asphaltgranulat“ hat verschiedene Regelungen getroffen, die eine möglichst hochwertige Aufbereitung und Verwendung von Asphaltgranulat gewährleisten sollen. ²Die Änderungen sind in den Nrn. 2.3 und 2.4 dargestellt. ³Die Bezeichnung der Bitumenemulsionen hat sich geändert und ist in Nr. 2.5 dargestellt. ⁴Zusätzlich wurde für den Eignungsnachweis ein Formblatt entwickelt, welches zum Nachweis der Eignung der eingesetzten Baustoffe und Baustoffgemische zu verwenden ist.

¹Die „Zusätzlichen Technischen Vertragsbedingungen und Richtlinien für den Bau von Fahrbahndecken aus Asphalt“, Ausgabe 2007, Fassung 2013 (ZTV Asphalt-StB 07/13), wurden in der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV) von Vertretern der Industrie, der Straßenbauverwaltungen und der Wissenschaft erarbeitet. ²Die ZTV Asphalt-StB 07/13 regeln die Herstellung von Verkehrsflächen in Asphaltbauweise mit den daran gestellten Anforderungen.

¹Die ZTV Asphalt-StB 07/13 sind bei Straßenbaumaßnahmen im Zuge der Bundesfernstraßen, der Staatsstraßen und der von den Staatlichen Bauämtern betreuten Kreisstraßen anzuwenden. ²Im Interesse einer einheitlichen Handhabung empfehlen wir, diese Bekanntmachung auch für Baumaßnahmen im Zuständigkeitsbereich der Landkreise, Städte und Gemeinden anzuwenden. ³Die in den ZTV Asphalt-StB 07/13 mit Randstrich gekennzeichneten Absätze sind „Zusätzliche Technische Vertragsbedingungen“. ⁴Sie sind einschließlich der nachfolgenden Ergänzungen den Bauverträgen als Vertragsbestandteil zugrunde zu legen.

Das Asphaltmischgut für Asphalttrag-, Asphaltbinder-, Asphaltdeck- und Asphalttragdeckschichten muss den TL Asphalt-StB und der Bekanntmachung der Obersten Baubehörde im Bayerischen Staatsministerium des Innern, für Bau und Verkehr zu den TL Asphalt-StB 07/13 entsprechen.

¹Der Auftragnehmer hat die Eignung der vorgesehenen Baustoffe und Baustoffgemische mit dem dieser Bekanntmachung als Anlage beiliegenden Formblatt nachzuweisen. ²Unter Buchst. a sind folgende ergänzende Angaben zu machen:

Calciumhydroxidgehalt im Kornanteil < 0,063 mm des aus dem Asphaltmischgut rückgewonnenen Gesteinskörnungsgemisches,

Bezeichnung des Bindemittels bzw. des Zusatzes, Lieferwerk und Hersteller sowie Erweichungspunkt Ring und Kugel des aus dem Asphaltmischgut rückgewonnenen Bindemittels,

Hersteller, Lieferwerk und Bezeichnung des Bindemittels sowie Erweichungspunkt Ring und Kugel des aus dem Asphaltmischgut rückgewonnenen Bindemittels,

Berechneter Erweichungspunkt des Bindemittels im resultierenden Asphaltmischgut T_R&Bmix.

³Dem Eignungsnachweis ist der Erstprüfungsbericht gemäß TL Asphalt-StB 07/13 und Bekanntmachung der Obersten Baubehörde im Bayerischen Staatsministerium des Innern, für Bau und Verkehr zu den TL Asphalt-StB 07/13 einschließlich der maximal ein Jahr alten Klassifizierung von Asphaltgranulat gemäß Anhang 3.1By der Bekanntmachung zu den TL AG-StB 09 zur Information beizulegen. ⁴Die Angaben im Erstprüfungsbericht und in der Klassifizierung von Asphaltgranulat, die über die im Abschnitt 2.3.2 ZTV Asphalt-StB 07/13 geforderten hinausgehen, sind rein informativ und werden nicht Vertragsbestandteil.

¹Es wird folgender neuer Absatz eingefügt:

„Bei Verwendung von Asphaltgranulat ist durch baustellenbezogene Laborprüfungen des Auftragnehmers nachzuweisen, dass die Kennwerte „Erweichungspunkt Ring und Kugel, Bindemittelgehalt und Korngrößenverteilung“ des für die Baumaßnahme eingesetzten Asphaltgranulats innerhalb der in der Klassifizierung angegebenen Spannweiten liegen und der petrographische Typ übereinstimmt.“

²Dem Auftraggeber sind auf Anforderung die Chargenprotokolle für das Mischgut gemäß Erstprüfung vorzulegen.

¹Die Bezeichnungen der Bitumenemulsionen für den Schichtenverbund haben sich wie folgt geändert:

²Für das Ansprühen in den Belastungsklassen Bk1,8 und Bk0,3 kann auch eine Bitumenemulsion C60B4-S verwendet werden. ³Die in Tabelle 8 angegebenen Ansprühmengen sind in diesem Fall um 50 g/m² zu reduzieren.

Asphalttragschichten dürfen einen Hohlraumgehalt von höchstens 10,0 Vol.-% aufweisen.

Asphaltbinderschichten aus AC 22 B S und AC 16 B S müssen einen Hohlraumgehalt von mindestens 2,5 Vol.-% und höchstens 8,5 Vol.-% aufweisen.

Deckschichten aus AC 16 D S, AC 11 D S und AC 8 D S müssen einen Hohlraumgehalt von mindestens 1,5 Vol.-% aufweisen.

Deckschichten aus SMA 11 S und SMA 8 S müssen einen Hohlraumgehalt von mindestens 1,5 Vol.-% aufweisen.

¹Abs. 3 wird wie folgt geändert:

„Bei Asphalt, der mit viskositätsveränderten Bindemitteln oder viskositätsverändernden Zusätzen hergestellt wurde, darf der Erweichungspunkt „Ring und Kugel“ des rückgewonnenen Bindemittels den im Eignungsnachweis angegebenen Erweichungspunkt „Ring und Kugel“ um nicht mehr als 8 °C über- oder unterschreiten.“

²Abs. 4 wird wie folgt geändert:

„Bei der Mitverwendung von Asphaltgranulat und gleichzeitigem Einsatz von PmB 25/55-55 A RC oder 10/40-65 A RC darf der Erweichungspunkt „Ring und Kugel“ des aus dem Asphaltmischgut rückgewonnenen Bindemittels um nicht mehr als 8 °C über dem im Eignungsnachweis angegebenen resultierenden Erweichungspunkt „Ring und Kugel“ (T_R&Bmix) liegen.“

³Abs. 6 wird wie folgt geändert:

„Bei Asphalt, der mit viskositätsveränderten Bindemitteln oder viskositätsverändernden Zusätzen hergestellt wurde, werden keine Anforderungen an die elastische Rückstellung des rückgewonnenen polymermodifizierten Bindemittels gestellt.“

⁴In Abs. 15 sind der dritte und vierte Spiegelstrich wie folgt zu ändern:

⁵Es ist ein neuer Abs. 20 einzufügen:

„Bei der Verwendung von Mischfüller darf der Calciumhydroxidgehalt im Kornanteil < 0,063 mm des aus dem Asphaltmischgut rückgewonnenen Gesteinskörnungsgemisches den im Eignungsnachweis angegebenen Wert um nicht mehr als 25 % relativ unterscheiten.“

Bei zweibahnigen Bundesfernstraßen gilt für die Griffigkeit der fertigen Oberfläche der Asphaltdeckschicht gemessen bei 80 km/h für den Einzelwert eines 100-m-Abschnittes

Bei der Verwendung von Mischfüller ist der Calciumhydroxidgehalt am Kornanteil < 0,063 mm des aus dem Asphaltmischgut rückgewonnenen Gesteinskörnungsgemisches nach TP Gestein-StB, Teil 3.9 Abschnitt 6.3 zu bestimmen.

Als neue Abs. 3 und 4 sind einzufügen:

„Unterschreitet die maximale Scherkraft zwischen Asphaltdeckschicht und Asphaltbinder- bzw. Asphalttragschicht einen Wert von 1,0 kN (kein Schichtenverbund), so ist die Asphaltdeckschicht zu erneuern.

Unterschreiten bei der Abnahme einzelne Werte die geforderten Werte für den Schichtenverbund, so liegt ein Mangel vor. Der Auftragnehmer kann in diesem Fall innerhalb eines Zeitraums von zwei Monaten nach Eingang der Mängelrüge beim Auftragnehmer eine erneute Kontrollprüfung verlangen. Die Probenahme zur Durchführung einer erneuten Kontrollprüfung hat innerhalb eines Zeitraums von zwölf Monaten nach Eingang der Mängelrüge beim Auftragnehmer zu erfolgen. Der Termin ist zwischen Auftraggeber und Auftragnehmer einvernehmlich zu vereinbaren. Das Ergebnis der erneuten Kontrollprüfung tritt an die Stelle des Ergebnisses der Kontrollprüfung. Die Festlegungen in den Abschnitten 5.3.2 und 5.3.3 bleiben hiervon unberührt. Die Kosten für die erneute Kontrollprüfung trägt der Auftragnehmer.“

¹Die in den ZTV Asphalt-StB 07/13 kursiv gedruckten und nicht mit Randstrich gekennzeichneten Abschnitte sind Richtlinien. ²Sie sind einschließlich der nachfolgenden Ergänzungen bei der Bauvorbereitung, der Aufstellung der Bauvertragsunterlagen sowie bei der Überwachung, Abnahme und Abrechnung der Bauarbeiten zu beachten.

In der Belastungsklasse Bk3,2 sollte bevorzugt Asphaltbeton zur Anwendung kommen.

Die Verwendung von Gesteinskörnungen, Bindemitteln, Zusätzen und Zusatzstoffen, welche nicht in den aufgeführten DIN-, DIN EN-Normen und Technischen Lieferbedingungen erfasst sind, bedarf im Einzelfall der Zustimmung der Obersten Baubehörde im Bayerischen Staatsministerium des Innern, für Bau und Verkehr.

Der folgende Abschnitt 15 wird eingefügt:

„Vom zur Verwendung kommenden Asphaltgranulat sollen Durchschnittsproben, bestehend aus fünf Teilproben von je 3 kg entnommen werden. An jeder Durchschnittsprobe wird die Übereinstimmung der Angaben der zugehörigen Klassifizierung überprüft.“

Abs. 4 erhält folgende Fassung:

„Die Behandlung von Mängeln ist im Vergabehandbuch Bayern (VHB) geregelt. Der Auftraggeber kann bei Über- und Unterschreitungen von Grenzwerten der Einbaudicke, der Einbaumenge, des Bindemittelgehaltes, des Verdichtungsgrades, des Schichtenverbundes, der Ebenheit oder der Griffigkeit, die einen Sachmangel nach § 13 Nr. 1 VOB/B darstellen, dem Auftragnehmer anbieten, im Rahmen einer einzelvertraglichen Vereinbarung die Geltendmachung von Mängelansprüchen (§ 13 Nr. 5 VOB/B) vorerst zurückzustellen und dafür als Ausgleich einen Abzug vorzunehmen. Die Höhe des Abzugs bemisst sich nach den im Anhang A der ZTV Asphalt-StB 07 angegebenen Abzugsformeln.“

¹In den Bauvertragsunterlagen ist in der Regel die Abrechnung nach Einbaudicke vorzuschreiben. ²Die Abrechnung nach Einbaugewicht soll nur auf Kleinflächen und Sonderfälle beschränkt bleiben.

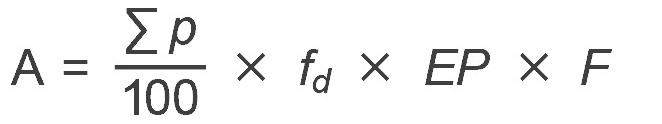

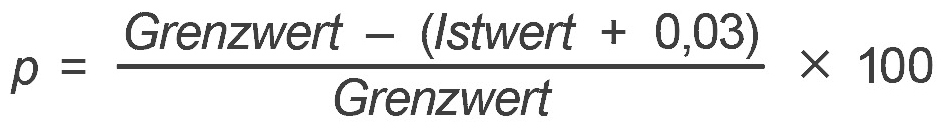

„Unterschreitet die Griffigkeit den Grenzwert zwischen 0,03 und 0,06, wird ein Abzug nach folgender Formel vorgenommen:

Darin bedeuten:

Die Ermittlung des Abzuges wird aufgrund der Einzelwerte der 100-m-Abschnitte vorgenommen.“

„Unterschreitet die maximale Scherkraft zwischen zwei Asphaltschichten oder -lagen die Sollwerte, wird ein Abzug gemäß folgender Tabellen und Formeln vorgenommen:

Sind mehrere Schichten der gleichen Fläche von dem Mangel betroffen, werden die einzelnen Abzüge aufsummiert. Der maximale Abzug für diese Fläche darf dabei folgenden Wert nicht überschreiten:

Darin bedeutet:

Die Bekanntmachung der Obersten Baubehörde im Bayerischen Staatsministerium des Innern, für Bau und Verkehr vom 24. April 2014 (AllMBl. S. 309) wird aufgehoben.

Die ZTV Asphalt-StB 07/13 können unter der FGSV-Nr. 799 bei der FGSV Verlag GmbH, Wesselinger Straße 17, 50999 Köln bezogen werden.



Helmut Schütz
Ministerialdirektor
